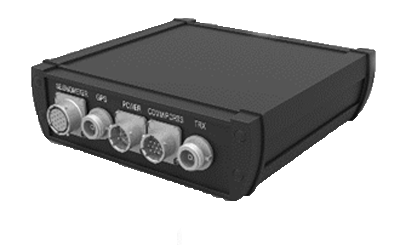

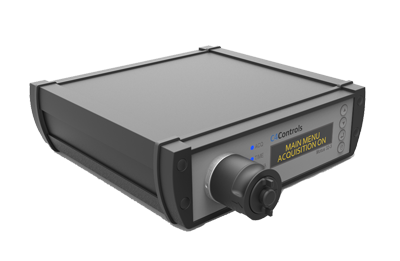

MOTUS 32-3
Hochauflösender Seismischer Digitalisierer
MOTUS 32-3 ist ein hochauflösender (32bit), geräuscharmer All-in-One-3-Kanal-Digitalisierer mit einstellbarer Verstärkung, Embedded Computing, Kommunikationsmodulen, einem GPS-Empfänger, der eine hochpräzise Echtzeituhr (RTC) synchronisiert, und IP68-Schutzklasse, speziell entwickelt um die rauen Einsatzbedingungen bei verschiedenen seismischen Anwendungen zu erfüllen.

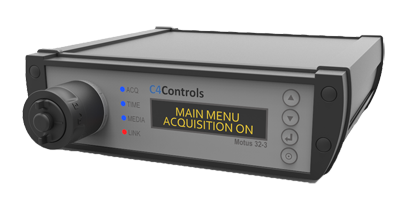

Der Digitalisierer verfügt über einen externen USB-Adapter für den Datenabruf vor Ort und ein internes USB-Modul; die Daten werden zur Redundanz in beiden Geräten gespeichert, um die Möglichkeit eines Verlusts wertvoller Daten auszuschließen. Es gibt mehrere integrierte Kommunikationsmodule und einen Ethernet-Anschluss für mögliche zusätzliche externe Kommunikationsoptionen. Ein nachtlesbarer LCD-Bildschirm und 4 Steuertasten ermöglichen es dem Benutzer, den Status des Digitalisierers zu überprüfen und Steuerfunktionen auszuführen ohne zusätzliche externe Steuergeräte (Laptop oder PDA). Es gibt jedoch eine Web-Schnittstelle für die Fern- und lokale Einrichtung, Steuerung und Kontrolle.
Das eingebettete Computermodul mit Linux-Betriebssystem hostet einen Seedlink-Server, der die Datenerfassung und Telemetrie in Echtzeit ermöglicht. Miniseed-Daten werden auf beiden USB-Geräten für die lokale Archivierung gespeichert.
| Technisch/Umwelt | |
|---|---|
| Abmessungen | 190x150x58mm |
| Gewicht | 1,2Kg |
| Wasserdichtigkeit | IP68 |
| Schock | Übersteht einen Fall aus 1m Höhe |
| Betriebstemperatur | −20° to +70°C |
| Stromversorgung | |
| Betriebsspannung | 7 to 28 VDC |
| Durchschnittlicher Stromverbrauch | Weniger als 1W |
| Schutz der Stromeingänge | Schutz vor Überspannung, ESD, Überstrom und Verpolung |
| Kommunikationen | |
| Web-Schnittstellen | Ethernet, RS232 |
| Optionale Module | 3G, 4G/LTE, WiFi (mesh/star topology) |
| ADC | |
| A/D-Wandler 3Kanäle | Delta-Sigma, 32bit (einer pro Kanal) |
| Digitale Filterung | FIR, IIR |
| Ultra Low Noise | 5 nV/√Hz |
| SNR | 138 dB @ 250 sps |
| Hohe Genauigkeit | THD: −122 dB |
| Abtastraten | 1 bis 1000sps |
| Verstärkungsauswahl | 1 bis 64 |
| Eingangsbereich | Wählbar von 10VPP bis 40VPP differentiell |
| Integrierte Recheneinheit | |
| Leistungsstarker Quad-Core-Prozessor mit 1 GB RAM; Linux-basiertes Betriebssystem, das den Seedlink-Erfassungsserver hostet; Webserver für Remote-Einrichtung und -Steuerung; Möglichkeit zur kundenspezifischen Analyse vor Ort | |
| Aufzeichnung | |
| Medienaufzeichnung (Daten & SOH) | Externer IP68-USB mit bis zu 64 GByte für einfachen Austausch vor Ort. Interner Backup-USB für Redundanz |
| Aufnahmemodus Kontinuierlich | Programmierbare Dauer |
| Auslöser | Programmierbare STA/LTA, Schwellenwert |
| Zeit-Basis | |
| Typ | GPS-Empfänger |
| Genauigkeit mit GPS | +/−1usec |
| Freilaufende Genauigkeit | 0.5 ppm über den Temperaturbereich von 0° bis 70°C |
| Unterstützung von Dauer- und Zyklusbetrieb | |
| Funktion zur Zeitsynchronisation anderer Digitalisierer über NTP-Server | |
| Zusätzliche Funktionen | |
| LCD-Bildschirm 2x16 Zeichen (nachts ablesbar) | |
| 4 Tasten für die grundlegende Steuerung im Feld | |
| Möglichkeit zur Fernaktualisierung der Firmware | |
| Hardware-basierter Watchdog | |
| Geschützte Ausgangsspannung zum Sensor | |
